最近，一个帖子上了热榜。一位网友在论坛咨询了关于入门PIC的技巧，背景是这样的：

1：8位的PIC，选什么型号来学比较好？要求这个芯片是近几年【新推出】的【大众化】的，有LQFP32以下封装甚至有PID封装的。

2：MPLAB IDE ，MPLAB X IDE ，MPLAB XC8 ，它们之间是什么关系？需要注册或者购买版权的吗？我只会用C语言，我需要安装什么软件？

3：需要购买下载线吗？还是有USB转串口即可下载？仿真工具暂时就不考虑了（如果是一体化的便宜的也可以考虑）。

4：我之前就喜欢玩AVR的ATmega48-88-168，没有选择M128来玩是因为觉得它比较老款，而且它没有LQFP32以下的封装，再说我也不需要太大的资源

5：最重要的是我不懂得E文，之前的AVR有少量的中文，后来出的基本没有中文数据手册了，而我这几天发现原来PIC【官网】有大量的中文数据手册，而且 MPLAB X IDE 也是中文界面的，既然它对中文这么友好，所有我就想学一下它。这几天我还在【芯圣】单片机那里购买了3块HC89F0541的51系列1T的开发板，正准备来玩一下的，突然发现这个PIC有个中文社区，里面有大量的中文资料，所以，就不想了解HC89F0541了，估计PIC比较可靠是吗？

另外也想说一下这个HC89F0541芯圣单片机，看【芯圣】资料他家的所有单片机都有一个很好的特色，就是：外设功能引脚全映射模块。它允许大部分功能端口可任意映射到任意I/O 端口，比如说UASRT的TXD，RXD，它可以指定由任意的IO脚输出或者输入。

热心的网友是这样推荐的：

开发、学习PIC单片机要用到以下软硬件工具：

1. MPLAB IDE 老的集成开发环境软件，这个是所有PIC单片机的开发平台，2016年以后推出单片机基本上已经不支持了；

2. MPLAB X IDE 新的集成开发环境软件，支持全部的8位、16位和32位芯片（部分比较老的芯片不支持）；

3. MPLAB XC8是8位单片机C语言编译器，你用C语言编程必须要用此编译器，需要单独安装配合 MPLAB X IDE 使用；

4. 另外还要用到PIC单片机开发板、编写器（如KIT4或ICD3、ICD4）;

5.建议买一个 MPLABPICKit4在线调试器。

以上是最基本的开发配置。

推荐MPLAB X IDE（集成开发环境） + XC8（编译器），硬件可以直接选择一块curiosity nano开发板。PIC系列8位单片机为适应各种不同的用途，推荐PIC16F722/3/4/6/7。另外，PIC16F1946和PIC16F877A是8位单片机中性价比较高的一种。

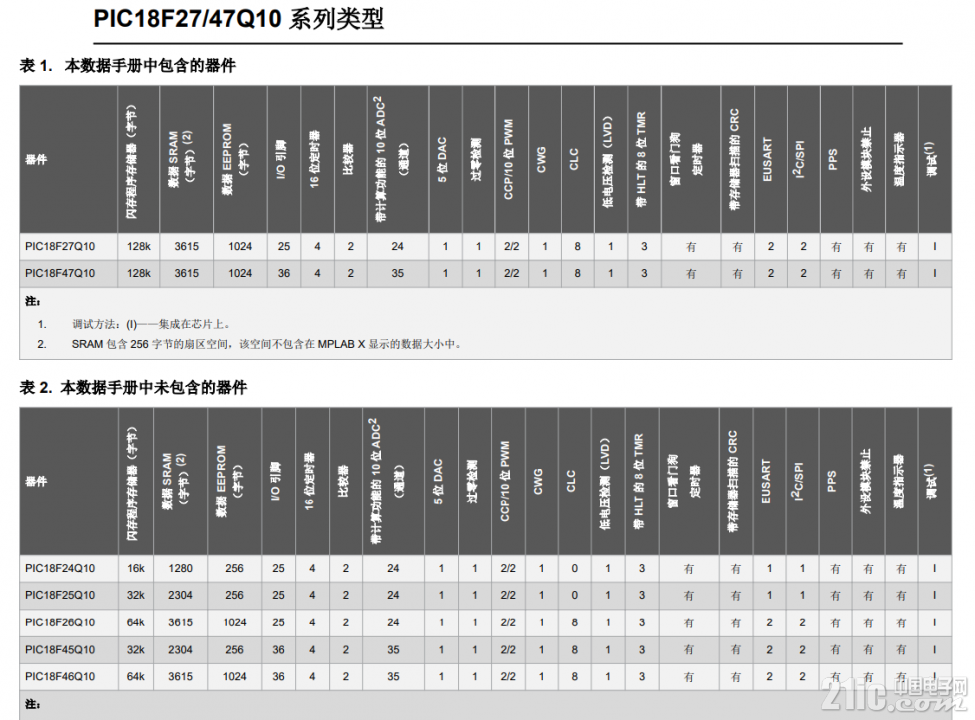

最终，panxiaoyi在芯片方面选择了PIC18F27Q10和PIC18F47Q10系列。选择它们是因为它们有中文数据手册，资源丰富，某宝购买方便，也不贵，包邮10多元。下载线选择了pic kit3.5。

软件环境方面，现在已经安装了 MPLAB X IDE v4.20 没有安装5.x版本，因为4.x的中文界面更好，同时也安装了xc8。

点灯例程：

#include#include#include#include"CONFIGURATION.h"intmain(intargc,char** argv){unsignedlongi;for(i=1000000;i>0;i--){TRISA=0;PORTA=0;}for(i=1000000;i>0;i--){TRISA=0;PORTA=255;}return(EXIT_SUCCESS);}

#ifndefXC_CONFIGURATION_H#defineXC_CONFIGURATION_H#include // include processor files - each processor file is guarded.// PIC18F24Q10 Configuration Bit Settings// 'C' source line config statements// CONFIG1L#pragmaconfig FEXTOSC = ECH// External Oscillator mode Selection bits (EC (external clock) above 8 MHz; PFM set to high power)#pragmaconfig RSTOSC = HFINTOSC_64MHZ// Power-up default value for COSC bits (HFINTOSC with HFFRQ = 64 MHz and CDIV = 1:1)// CONFIG1H#pragmaconfig CLKOUTEN = OFF// Clock Out Enable bit (CLKOUT function is disabled)#pragmaconfig CSWEN = ON// Clock Switch Enable bit (Writing to NOSC and NDIV is allowed)#pragmaconfig FCMEN = ON// Fail-Safe Clock Monitor Enable bit (Fail-Safe Clock Monitor enabled)// CONFIG2L#pragmaconfig MCLRE = INTMCLR// Master Clear Enable bit (If LVP = 0, MCLR pin (RE3) is an input; If LVP =1, MCLR pin (RE3) is MCLR)#pragmaconfig PWRTE = OFF// Power-up Timer Enable bit (Power up timer disabled)#pragmaconfig LPBOREN = OFF// Low-power BOR enable bit (Low power BOR is disabled)#pragmaconfig BOREN = SBORDIS// Brown-out Reset Enable bits (Brown-out Reset enabled , SBOREN bit is ignored)// CONFIG2H#pragmaconfig BORV = VBOR_190// Brown Out Reset Voltage selection bits (Brown-out Reset Voltage (VBOR) set to 1.90V)#pragmaconfig ZCD = OFF// ZCD Disable bit (ZCD disabled. ZCD can be enabled by setting the ZCDSEN bit of ZCDCON)#pragmaconfig PPS1WAY = ON// PPSLOCK bit One-Way Set Enable bit (PPSLOCK bit can be cleared and set only once; PPS registers remain locked after one clear/set cycle)#pragmaconfig STVREN = ON// Stack Full/Underflow Reset Enable bit (Stack full/underflow will cause Reset)//#pragma config DEBUG = OFF // Debugger Enable bit (Background debugger disabled)#pragmaconfig XINST = OFF// Extended Instruction Set Enable bit (Extended Instruction Set and Indexed Addressing Mode disabled)// CONFIG3L#pragmaconfig WDTCPS = WDTCPS_31// WDT Period Select bits (Divider ratio 1:65536; software control of WDTPS)#pragmaconfig WDTE = OFF// WDT operating mode (WDT Disabled)// CONFIG3H#pragmaconfig WDTCWS = WDTCWS_7// WDT Window Select bits (window always open (100%); software control; keyed access not required)#pragmaconfig WDTCCS = SC// WDT input clock selector (Software Control)// CONFIG4L#pragmaconfig WRT0 = OFF// Write Protection Block 0 (Block 0 (000800-001FFFh) not write-protected)#pragmaconfig WRT1 = OFF// Write Protection Block 1 (Block 1 (002000-003FFFh) not write-protected)// CONFIG4H#pragmaconfig WRTC = OFF// Configuration Register Write Protection bit (Configuration registers (300000-30000Bh) not write-protected)#pragmaconfig WRTB = OFF// Boot Block Write Protection bit (Boot Block (000000-0007FFh) not write-protected)#pragmaconfig WRTD = OFF// Data EEPROM Write Protection bit (Data EEPROM not write-protected)#pragmaconfig SCANE = ON// Scanner Enable bit (Scanner module is available for use, SCANMD bit can control the module)#pragmaconfig LVP = ON// Low Voltage Programming Enable bit (Low voltage programming enabled. MCLR/VPP pin function is MCLR. MCLRE configuration bit is ignored)// CONFIG5L#pragmaconfig CP = OFF// UserNVM Program Memory Code Protection bit (UserNVM code protection disabled)#pragmaconfig CPD = OFF// DataNVM Memory Code Protection bit (DataNVM code protection disabled)// CONFIG5H// CONFIG6L#pragmaconfig EBTR0 = OFF// Table Read Protection Block 0 (Block 0 (000800-001FFFh) not protected from table reads executed in other blocks)#pragmaconfig EBTR1 = OFF// Table Read Protection Block 1 (Block 1 (002000-003FFFh) not protected from table reads executed in other blocks)// CONFIG6H#pragmaconfig EBTRB = OFF// Boot Block Table Read Protection bit (Boot Block (000000-0007FFh) not protected from table reads executed in other blocks)// #pragma config statements should precede project file includes.// Use project enums instead of #define for ON and OFF.#endif/* XC_HEADER_TEMPLATE_H */

其他PIC网友优质开箱测评帖： 1、[PIC/AVR MCU] 【CuriosityNano测评报告】初识PIC16F15244用户：21ic蓝V作者jinglixixi 最近，如愿地收到了PIC16F15244Curiosity Nano评估工具包。其实说是工具包会有些误解，它其实是由一块PIC16F15244开发板和2排插针构成。除去包装后，将开发板与排针连接后，则如图1所示。

图1 PIC16F15244开发板

由于工具包并没有配置相应的USB线，所以在找到一条USB线后便迫不及待连上电脑相看一下上电后的效果，其状态如图2所示。也就是说除了电源指示灯被点亮外，并无太大的变化。

图2 上电效果但与此同时，在电脑上还有着一定变化的，明显的效果就是在安装驱动后，桌面上出现了一个虚拟的U盘，见图3所示。

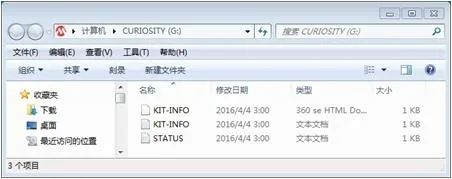

图3 虚拟U盘在打开U盘后，可见到里面存有3个文件，见图4所示。

图4 U盘内容此时若打开资源管理器，则可看到不仅有虚拟的U盘，还有虚拟的串口，见图5所示。

图5 虚拟串口观察到这里，似乎能做的也就这些了，那我们就为后续的工作先做些准备把。

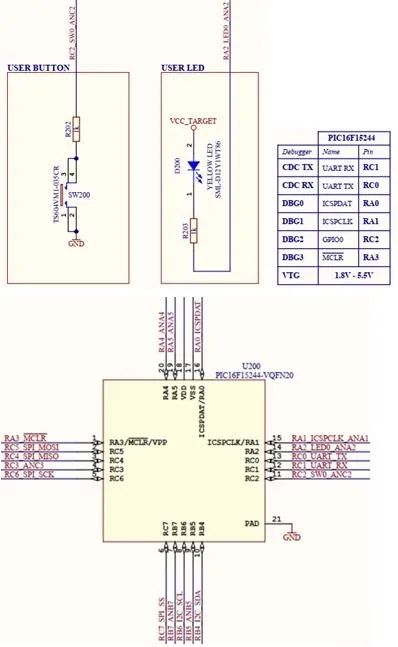

1.找到那张器件联络图（原理图），下载为： ww1.microchip.com/downloads/en/DeviceDoc/PIC16F15244_Curiosity_Nano_Schematics.pdf，该原理图给我们的关键内容如图6所示。由此可知，板载的2个器件与MCU的连接关系为：LED（黄色） --- RA2（低电平点亮）SW（用户键）--- RC2（按下为低电平）此外，串口的占用引脚为：TX（发送） --- RC1RX（接收） --- RC0 2. 找到硬件的用户使用指南

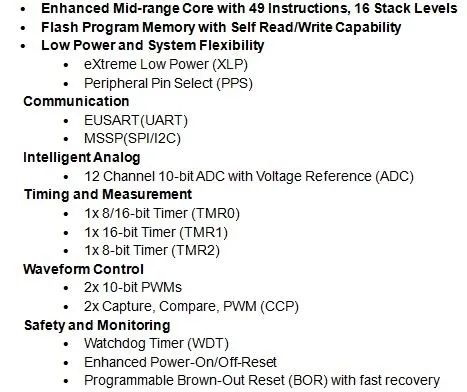

图6 关键内容 3. 了解PIC16F15244为我们具有哪些特色，其主要内容为：

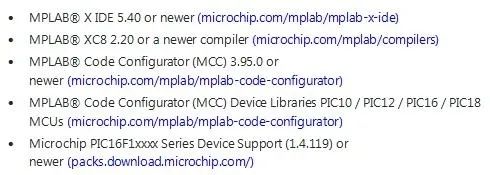

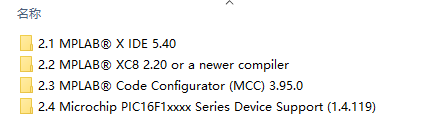

4. 开发工具的配备，其主要内容为：

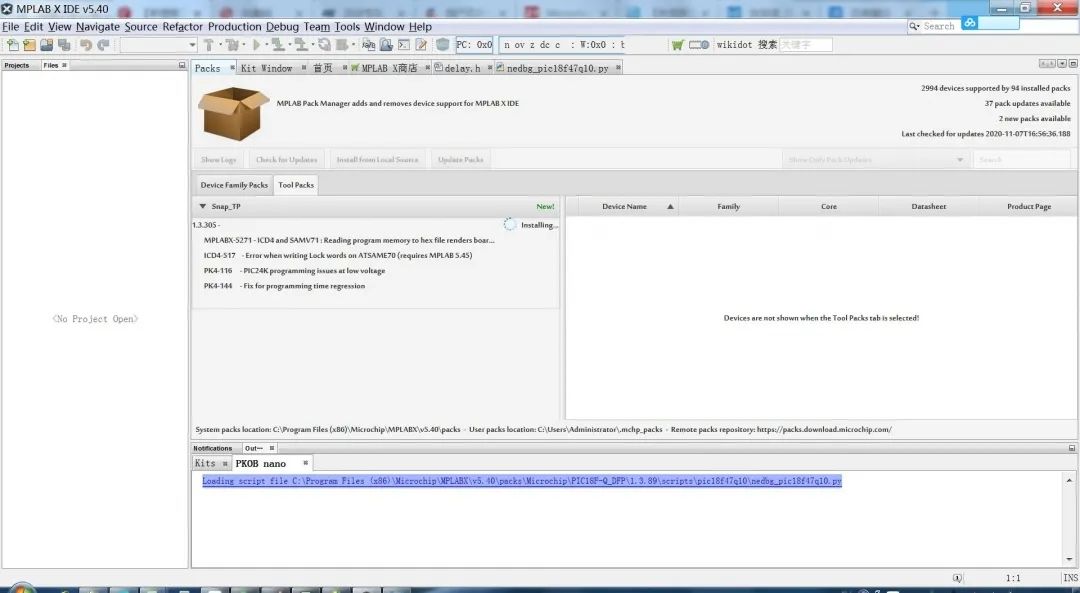

随后的工作就是下载软件来构建开发环境了，由于手头的开发环境是基于MPLAB XIDE 5.30，所以需要重新下载安装MPLAB X IDE 5.40，因为在MPLAB XIDE 5.30下是找不到PIC16F15244，这一点似乎不如KEIL，如果能下载个升级包把问题解决了多好！

2、[PIC/AVR MCU] 【CuriosityNano测评报告】+初次上手PIC单片机之PWM呼吸灯用户：南来之风非常感谢论坛提供了一次难得的初次体验PIC单片机的机会。官网的资料是非常详细的，对于这款Curiosity Nano，建议从Github上开始学起来。 github.com/microchip-pic-avr-examples/pic16f15244-pwm-led-blink

首先是环境的搭建：

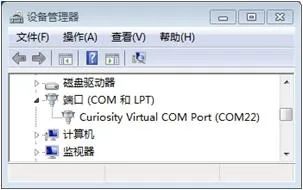

正确安装好驱动后，在端口中应该可以看到“Curiosity Virtual COM Port”

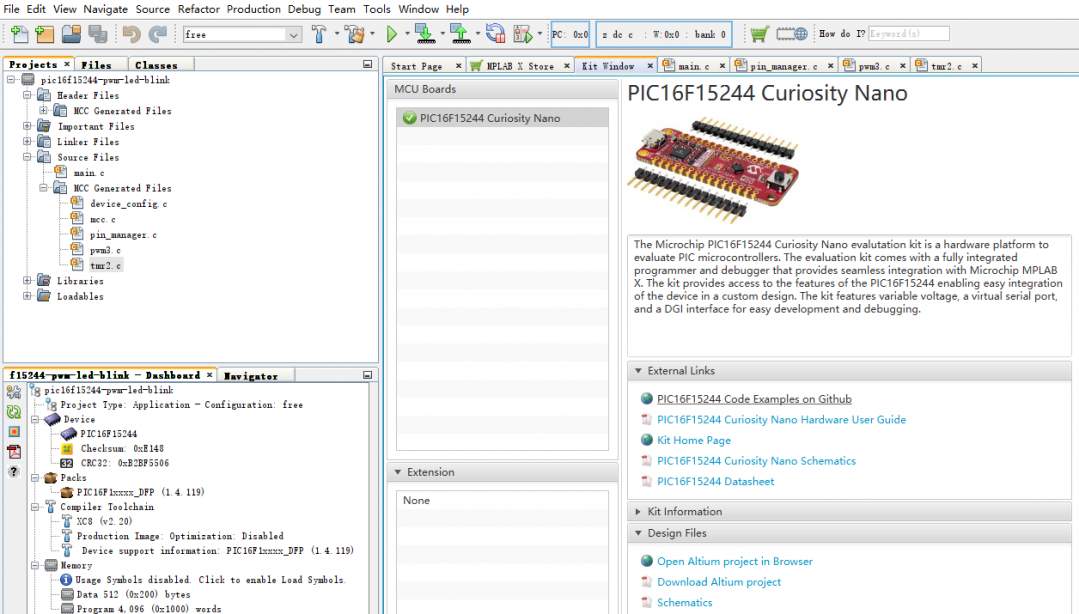

开发环境安装好后，首先打开MPLAB XIDE5.40，软件是自动识别我们这款板子，而且硬件资料，软件demo一应俱全，非常的便利！

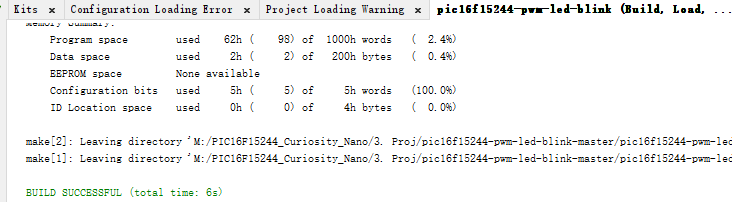

转到Git上，试着运行一个pwm-led-blink-master的项目，下载后先build一个工程。

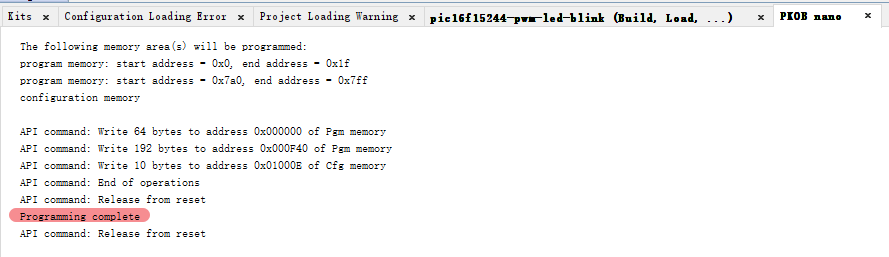

成功后，把程序下载到板子上。

与此同时，把GND和RA2引脚引出，连接到一个简易示波器的输入端，可以看到PWM的方波驱动LED闪烁，在简易示波器上显示出响应的波形。

在例程的基础上，增加了几个不同占空比的值，目前占空比可以选择0，12，25，37，50，62，75，88，100。代码比较糙，但还是贴出来了：

uint16_tArray_dutyCycle[] ={0x0000,0x007F,0x00FA,0x177,0x01F4,0x0271,0x02EE,0x036A,0x03E7};uint16_ti;uint8_tindex =0;int8_tdirection =1;voidmain(void){SYSTEM_Initialize();// Initialize the deviceINTERRUPT_GlobalInterruptEnable();// Enable the Global InterruptsINTERRUPT_PeripheralInterruptEnable();// Enable the Peripheral Interruptswhile(1){if(direction ==1){if(index !=8)PWM3_LoadDutyValue(Array_dutyCycle[++index]);else{direction =-1;PWM3_LoadDutyValue(Array_dutyCycle[--index]);}}else{if(index !=0)PWM3_LoadDutyValue(Array_dutyCycle[--index]);else{direction =1;PWM3_LoadDutyValue(Array_dutyCycle[++index]);}}for(i =5120; i!=0;i--);}}

可以看出PWM的波形占空比变化时候LED0的亮度也随之变化。

3、[PIC/AVR MCU] 【CuriosityNano测评报告】+开箱、建立开发平台及LED闪烁

用户：hu9jj

周末收到本次评测的主角PIC18F57Q43核心板，鲜红的外包装依旧那么惹人喜爱：

两个防静电包装袋中分别是排针和PIC18F57Q43核心板：

核心板上的焊盘依旧的交叉错位，稍加用力将排针插入核心板，就可以直接使用，省略焊接步骤。我之前曾打样了几块扩展板，本次依然派上用场：

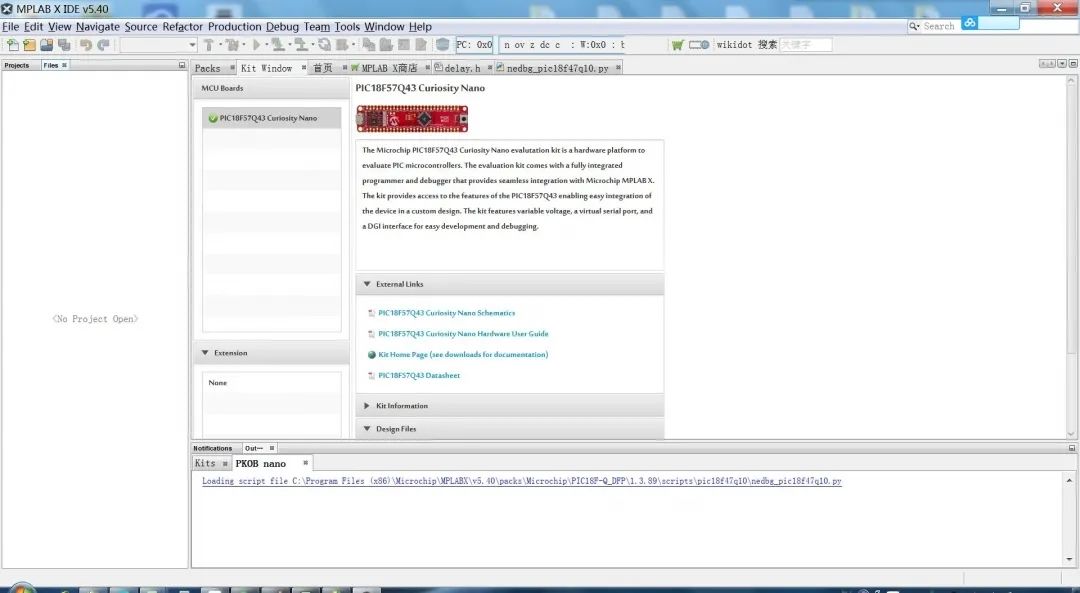

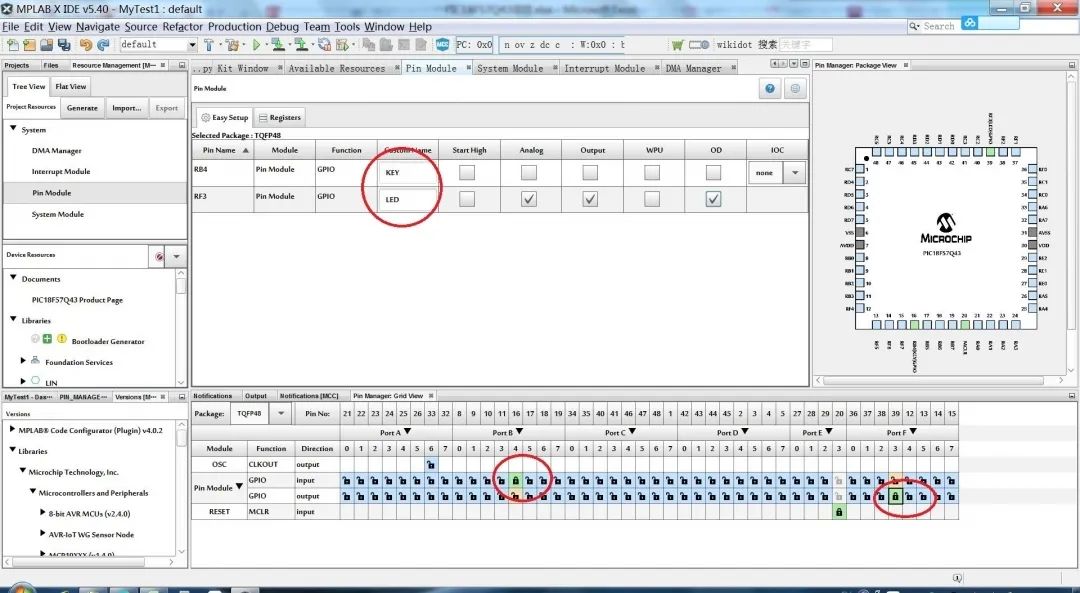

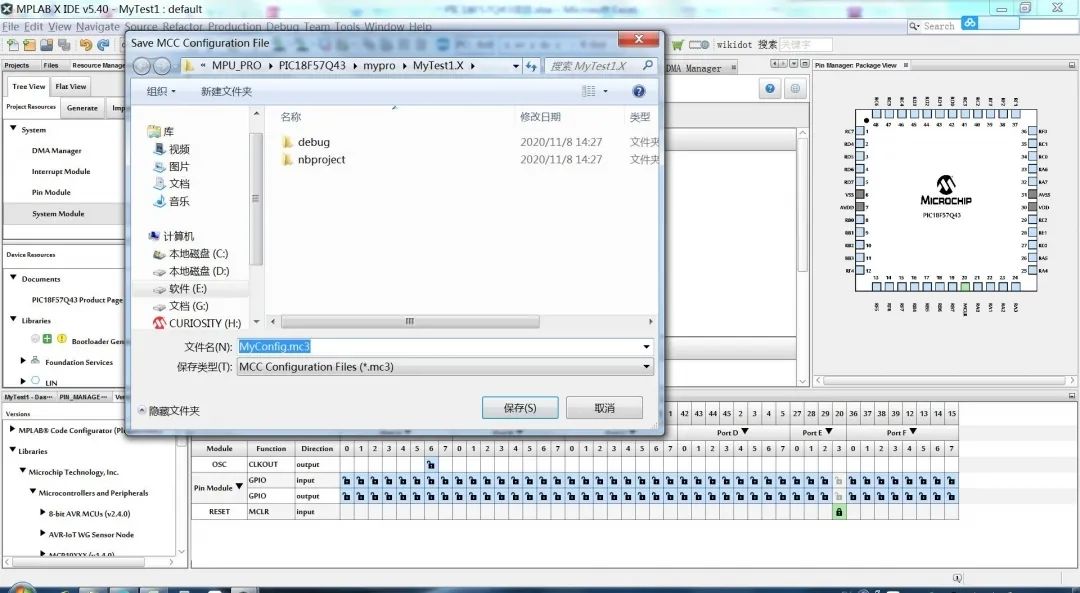

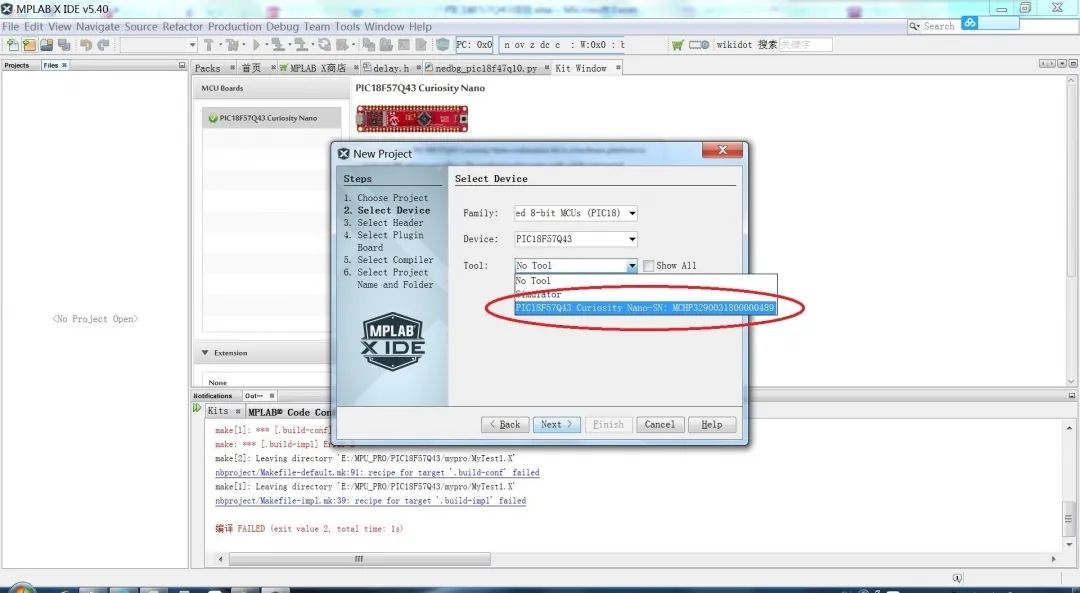

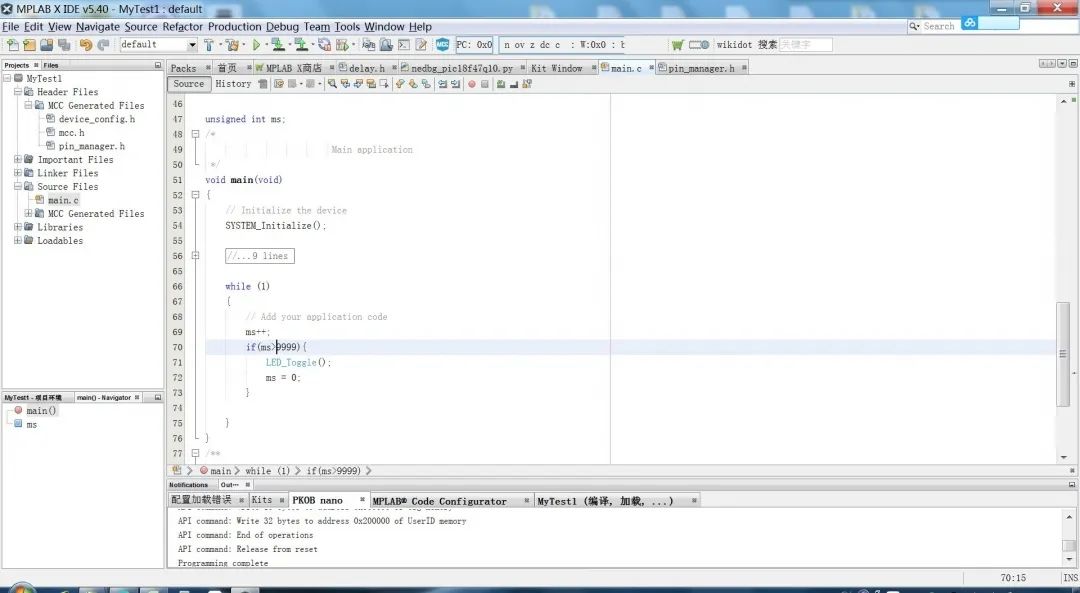

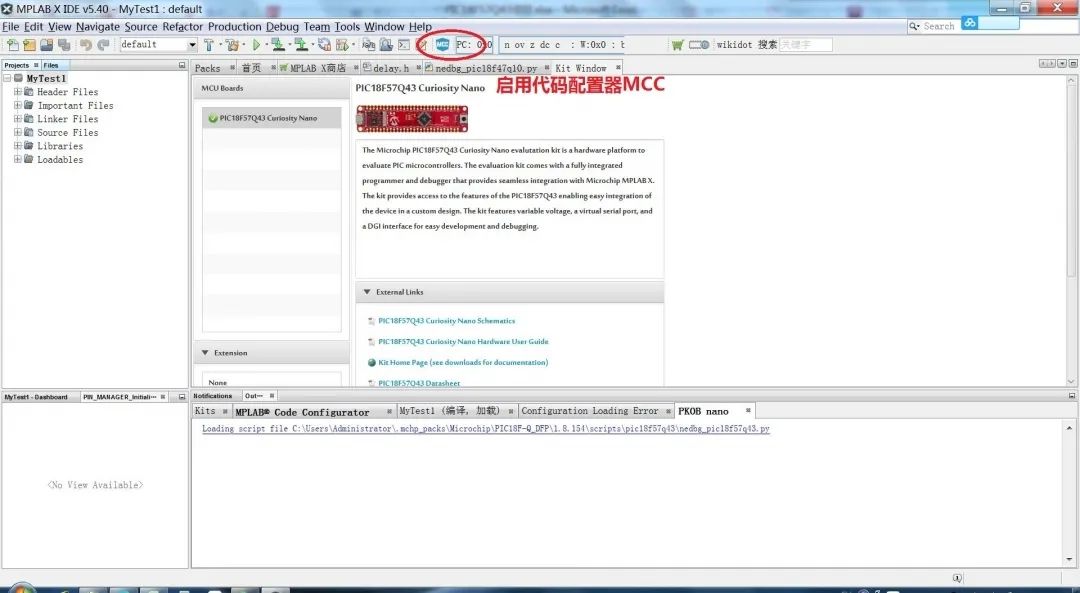

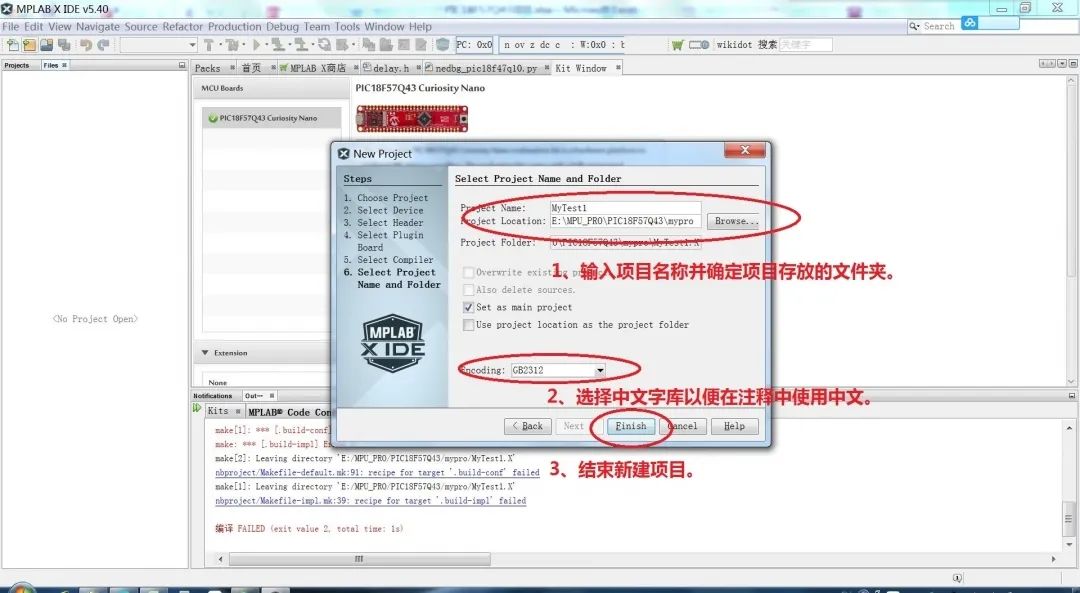

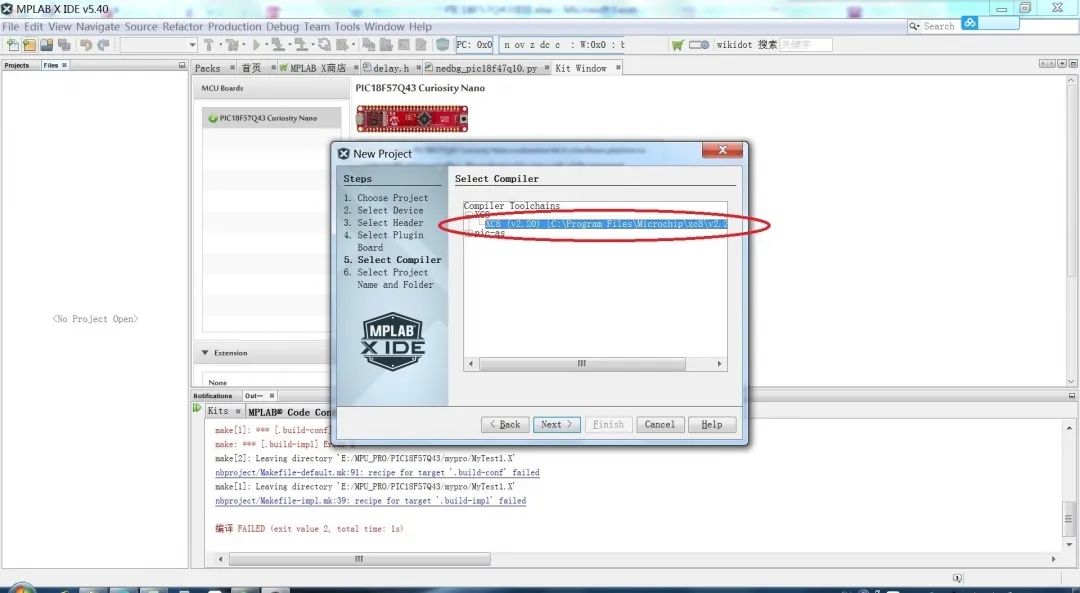

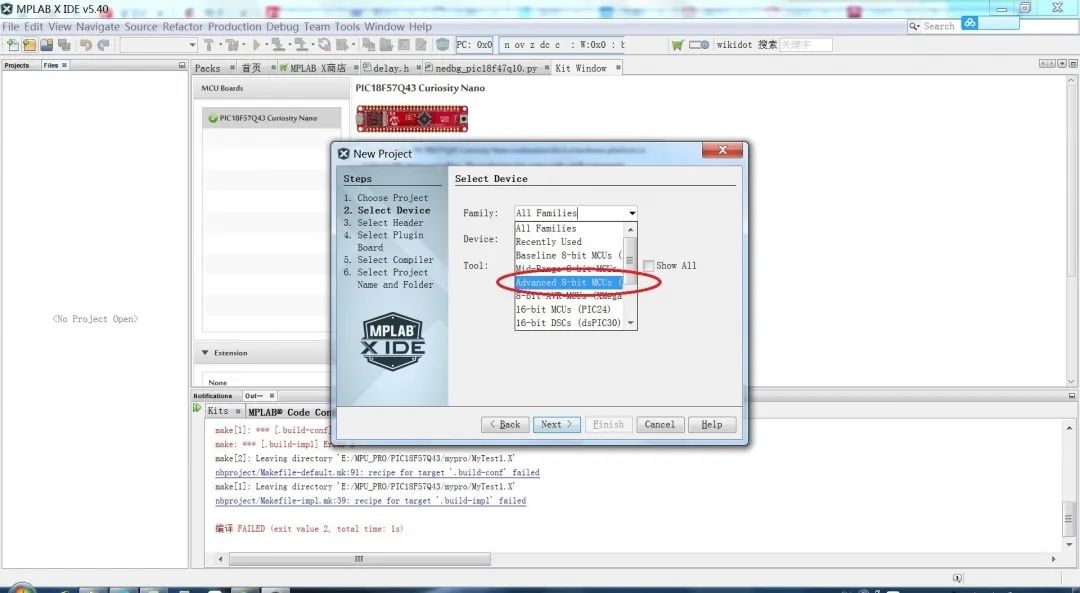

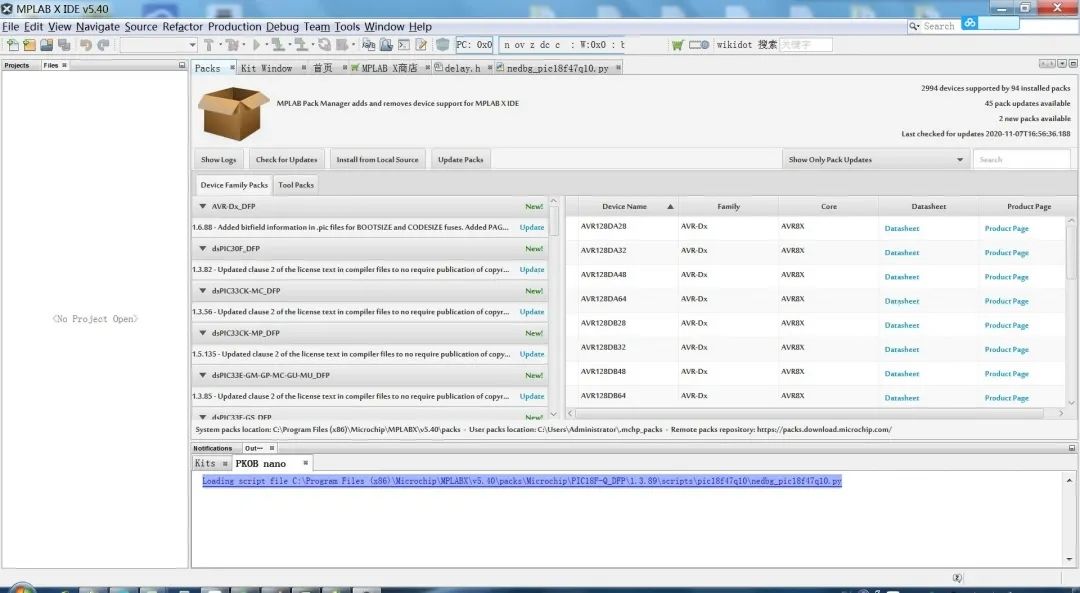

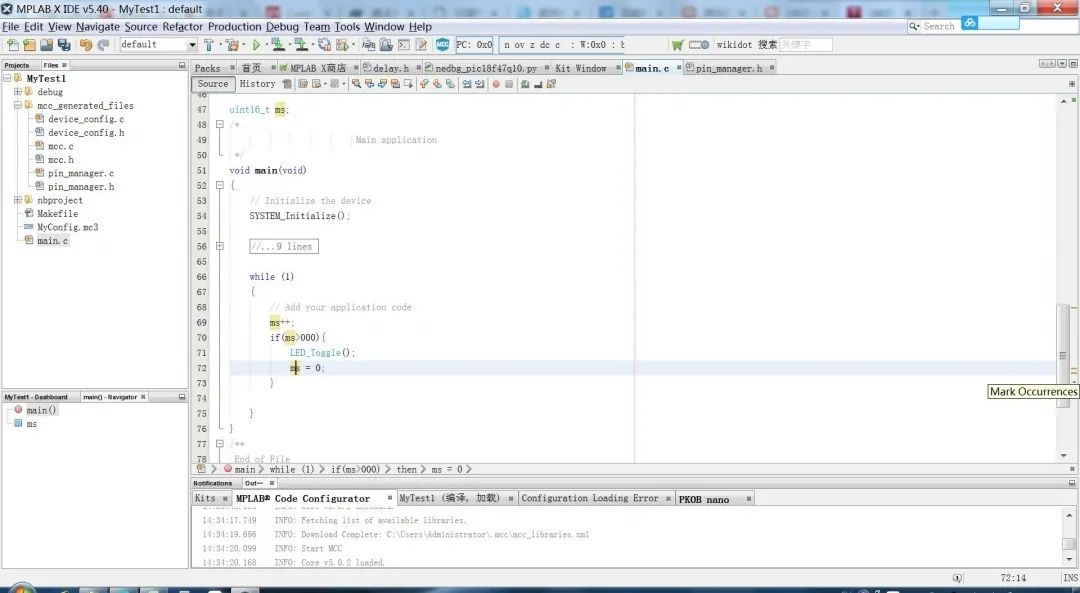

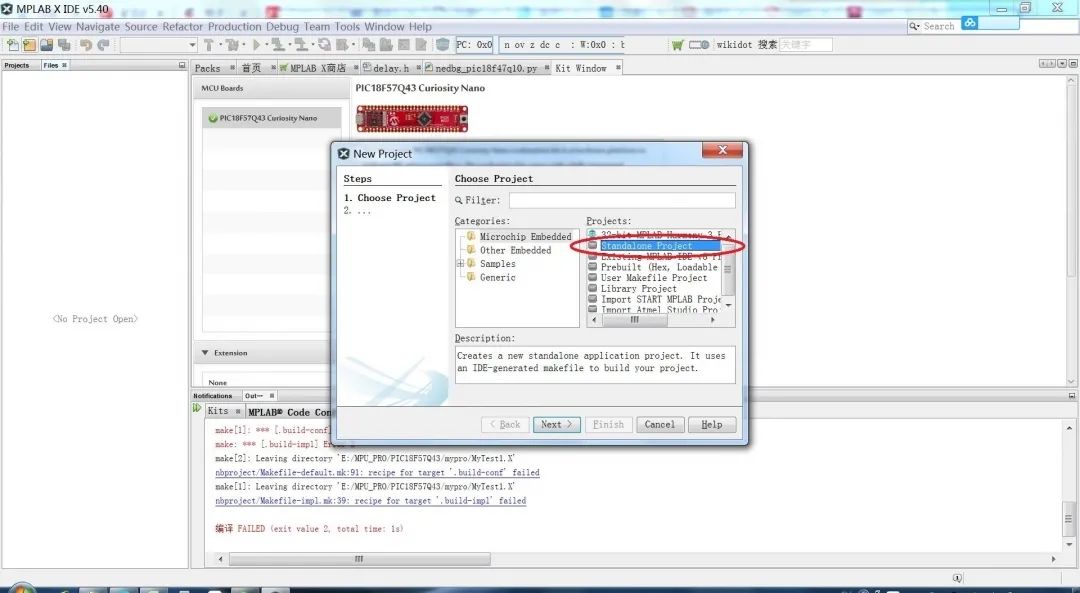

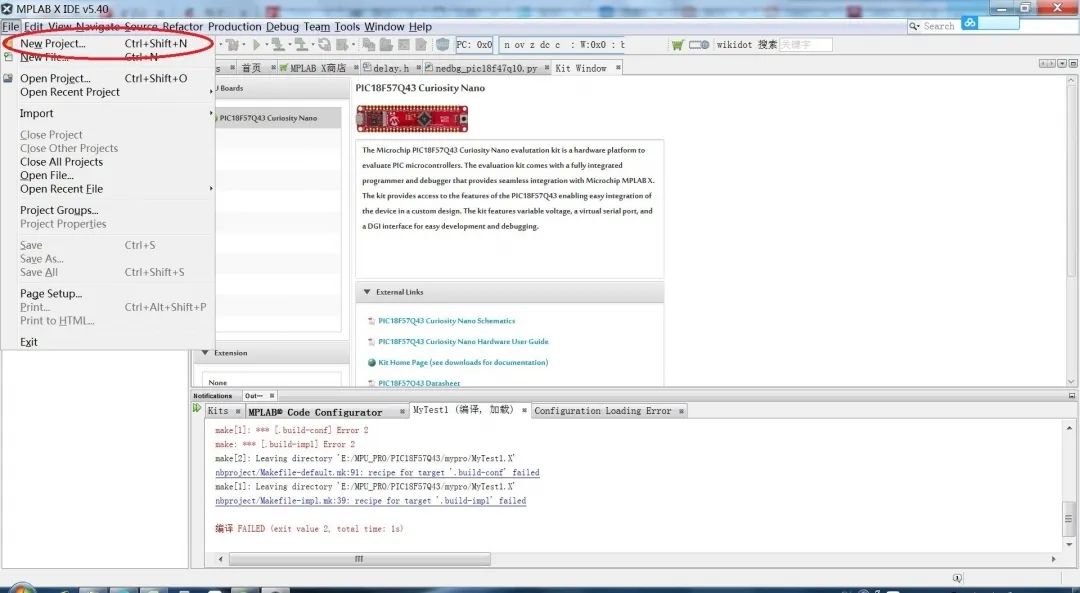

上电之后，打开MPLAB X IDE，系统自动识别核心板，通过链接就可以下载PIC18F57Q43的相关资料：
